TGS6810,TGS6812 and CGM6812-B00

TGS6810,TGS6812 and CGM6812-B00

应用领域

  • 住宅液化天然气(LNG)与液化石油气(LPG)报警器
  • 液化天然气(LNG)与液化石油气(LPG)检测仪
  • 应用于燃料电池系统的氢气与可燃气体泄漏检测仪

特性

  • 故障安全设计
  • 线性输出
  • 对可燃气体灵敏度高
  • 对酒精灵敏度低
  • 对硅蒸汽与二氧化硫(SO2)耐受性强
  • 体积小,成本低
  • 使用寿命长
  • 满足RoHS的要求。

特性

费加罗技研荣耀发布最新研发产品——TGS68系列催化燃烧式气体传感器以及相关产品。除了可供检测甲烷与LP的TGS6810-D00,可检测甲烷与LP以及氢气的TGS6812-D00气体传感器以外,还提供一款预校准模块CGM6812。

这两款传感器最显著的特点在于“故障安全”的设计理念。传统的催化燃烧式传感器在气体中的信号输出将由于催化剂随着时间推移劣化而趋于减小,这将导致一种风险,那就是即便发生了气体泄漏,传感器也不会发出任何报警。

费加罗在设计催化燃烧式气体传感器时,通过改变传感器素子和补偿素子之间的材料和珠子大小的方法,可以使传感器的信号输出在较长的时期内会不断增加。此外,通过在敏感素子中嵌入催化剂,使得此传感器与传统传感器相比对硅蒸汽、二氧化硫(SO2)等腐蚀性气体的耐受性更强。另外,由于在传感器滤帽中充填了吸附剂,酒精对其的干扰度也要远远小于传统的催化燃烧式传感器。

这些传感器是固定的气体检测器或可燃气体监控系统的理想选择。然而,由于在空气中的输出电压不稳定(VOUT in air),因此这些传感器不适用于应用精度要求很高的气体分析仪或计量检测。

费加罗关联产品CGM6812-B00预校准模块中使用的是氢气传感器TGS6812,具有以下特点:
* 与气体浓度成正比的模拟信号输出
* 免维护使用
* 自诊断
* 体积小,成本低

该模块已在整个亚洲、北美和欧洲各国用于固定式燃料电池的氢泄漏检测。

欲知更多详情,请联系我们。

常见提问

此传感器对温湿度有要求吗?
此传感器不受温湿度的影响。
什么样的气体会对传感器性能造成损害?
最典型的中毒气体硅蒸汽存在于粘合剂或发型染护材料中。如果硅蒸汽被吸附于催化剂表面,敏感素子将被涂层而不可逆地使灵敏度大幅下降。有关更多详情,请参阅网上的检测原理
此传感器有何种防爆结构吗?
此传感器防爆结构符合IEC60079-15:2001标准的要求。

规格

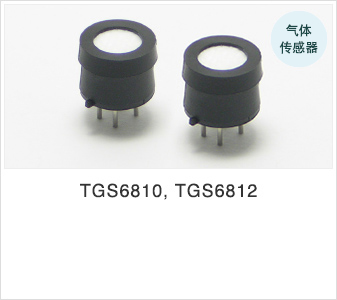

型号 TGS6810-D00 TGS6812-D00
检测原理 催化燃烧式
对象气体 甲烷、丙烷、异丁烷 氢气、甲烷、异丁烷
典型检测范围 0~100%LEL 各种气体
标准回路条件  工作电压 3.0±0.1V AC/DC
标准测试条件下的电气特性 加热器电流 175mA (典型)
加热器功耗 525mW (典型)
零点偏移 -15 ~ +55mV
输出灵敏度
(ΔVout)
氢气 - 8~16mV 在4000ppm
甲烷 10~18mV 在5000ppm
异丁烷 5~11mV 在1800ppm
响应时间 (T90) ≤15 秒
标准试验条件 试验气体条件 甲烷/异丁烷 在空气
20±2˚C, 65±5%RH
氢气、甲烷、异丁烷在空气
20±2˚C, 65±5%RH
电路条件 3.0±0.05V AC/DC
测试前调试 ≤30 秒
工作条件 -10˚C~+50˚C, ≤95%RH
(无结露)
-10˚C~+70˚C, ≤95%RH
(无结露)
保管条件 -10˚C~+60˚C, ≤95%RH
(无结露)
-10˚C~+80˚C, ≤95%RH
(无结露)

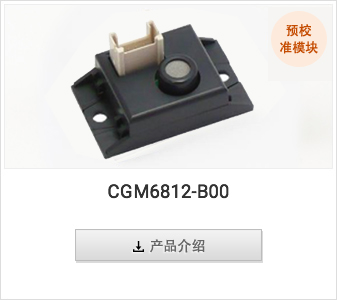

产品名称 可燃气体传感器模块
型号 CGM6812-B00
气体传感器 TGS6812(催化燃烧式)
检测范围 0~14,000ppm 氢气
(还可检测甲烷、异丁烷与丙烷)
电压输出
(Vconc)
1~4.5V DC (最大可至 VIN)
转换为H2浓度 Vout=[H2 浓度(ppm)/4000]+1.0
Vconc 空气中 1.0 ±0.2V(*)
Vconc 8000ppm H2 3.0 ±0.2V(*)
故障 Vout=0~0.1V(*)
4000ppm氢气响应时间(T90) ≤30 秒
报警时间
(Vconc<2.0V)
≤30 秒 (空气中VCONC<2.0V所需时间)
工作条件 -10˚C ~+60˚C, 20~95%RH (防结露)
保管条件 -10˚C ~+60˚C, 20~95%RH
输入电压(VIN) 5.0±0.2V DC
功耗 ≤1.5W
净重 15g 以下
外形尺寸 50x30x24.4mm
安装要求 由于此模块对方位有要求,应将两个耳孔安装在水平位置
标准试验条件 环境条件 20±2˚C,65±5%RH
回路条件 5.0±0.2V DC
测试前调试 ≥10分钟

*表示传感器在标准测试条件下的输出
