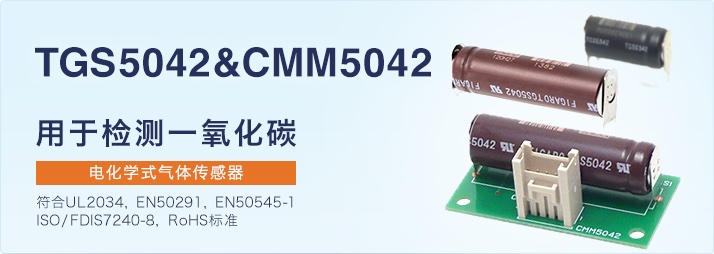

TGS5042 , TGS5342 & CMM5042

TGS5042 , TGS5342 & CMM5042

应用领域

  • 住宅与商用一氧化碳检测仪
  • 火灾监测
  • 一氧化碳监测器的工业应用
  • 室内停车场的换气扇控制
  • 便携式一氧化碳监测器

特性

TGS5042 , TGS5342
  • 可电池驱动
  • 对一氧化碳选择性/重复性高
  • 对一氧化碳具有很高的线性输出特性
  • 校准简便易行
  • 使用寿命长,可达10年
  • 取得UL认证
  • 满足UL2034,EN50291,EN50545-1,ISO/FDIS7240-8与RoHS的要求。
CMM5042
  • 便于组合到设备中
  • 电压输出与气体浓度成比例
  • 免维护
  • 可用电池作为电源

特性

费加罗技研荣耀宣布提供两款TGS5000系列的最新型号的电池驱动式电化学传感器。这两款型号分别是,低成本传感器TGS5042,和紧凑型传感器TGS5342。

这两款传感器最显著的特点表现在其优异的稳定性,这种特性来源于费加罗独有的低浓度电解液专利产品 KOH、K2CO3 与 KHCO3溶液。
尽管只有2个电极,但该传感器在长期运行后的结果显示了优异的稳定性。

此外,通过优化传感器的内部结构,水容器的蒸发速度已实现最小化。因此,TGS5042与TGS5342这两款传感器的预期寿命均已延长到10年以上。

一般情况下,虽然电化学式传感器价格要高于金属氧化物半导体(MOS)式传感器,不过由于费加罗独家开发的独特的电解夜,TGS5000系列已经初步实现了对两个电极成本的有效控制。由于已经具备每年可生产数百万个传感器的产能,费加罗致力于降低成本的目标已经实现,使TGS5042的价格已经达到可与半导体式(MOS)传感器相竞争的水平。

此外,该传感器具有以下特性,可简化对传感器的处理,最终减少使用该传感器的最终用户的整体成本:
* 可直接焊接到引脚。
* 可进行微波焊接。
* 通过每个传感器的条形码,可以单独打印每个传感器的数据,使用户可以避免昂贵的气体校准程序
* 由于传感器是UL认可组件,最终用户不需要支付与一氧化碳传感器设计相关的某个工厂的检查费用。符合UL标准。

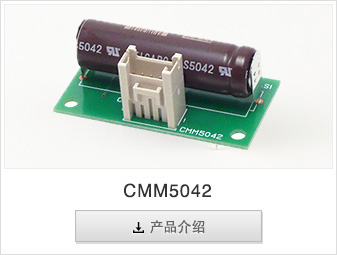

费加罗可向用户供应这款带有TGS5042气体传感器的模块CMM5042,此模块以模拟电压输出与一氧化碳浓度成比例的信号,可以极大简化用户研发一氧化碳报警器的过程。此模块还可实现传感器的故障自我诊断。

常见提问

TGS5042取得了什么认证?
此传感器取得了UL2034认证。
TGS5042取得RoHS认证了吗?
是的。
储存后使传感器处于开放电路中,达到稳定输出信号需要多长时间?
根据费加罗的测试结果,储存6个月的传感器,在新鲜空气中只要短路一小时即可达到稳定输出。然而,重置传感器的极化时间取决于不同型号(S)的传感器在不同的环境空气中,现有的气体环境条件下,贮存期,还有客户的回路。为达到最佳效果,费加罗建议用户对他们的生产设施进行测试以确定气体传感器输出的最佳稳定时期。
如何才能防止电干扰?
由于传感器的阻抗低于10Ω以下,传感器本身不会有电干扰源。然而,由于传感器输出电流极小,容易受外界电干扰。应尽量减少外界的电干扰,可采取能够防止电干扰的电路方案,或者采用CR回路以防止电干扰的影响。
安装方位有无要求?
TGS5042在作为家庭CO检测器正常使用时对安装方位没有要求,不过,当应用于环境温度可能变化急剧,短时内可能低于-20℃的环境中时,建议将传感器放置在一个与工作电极位置垂直向上的状态。如果传感器安装成水平状态或与工作电极不呈垂直状态,传感器容器中的水可能结冰导致体积急遽膨胀而损坏传感器结构。

规格

型号 TGS5042-A00 (插脚式)
TGS5042-B00 (金属带式)
TGS5342
对象气体 一氧化碳
典型检测范围 0~10,000ppm
一氧化碳中输出电流 1.2~1.4nA/ppm 0.7~1.4nA/ppm
基线偏移(*) <±10ppm 相当
使用温度范围 0˚C ~ +50˚C (常用)
-5˚C ~ +55˚C (偶尔)
-10˚C ~ +50˚C (常用)
-20˚C ~ +60˚C (偶尔)
净重 约12g 约7g
标准试验条件 20±2˚C, 40±10%RH

* 以传感器在空气中的操作条件为代表。

< 规格(暂定) >
型号 CMM5042
传感器 TGS5042 (电化学式传感器)
检测范围 0 ~ 800ppm CO
消耗电流 无负荷时 200μA 以下
输入电压 Vin 2.5~5.3V DC
信号输出 Vout 0~2V DC
正常工作时 Vout = 2-[CO 浓度
(ppm)/400]
Vout (空气中) 2.0±0.1V
Vout (400ppm CO 中) 1.0±0.2V
预热时间 ≤30 秒
使用温度范围 *1,2 0˚C ~ +50˚C (连续使用时)
-5˚C ~ +55˚C (间歇使用时)
使用湿度范围 5 ~ 95%RH
响应时间 (T90) 60 秒 以内
保管条件 *1,2 -5˚C ~ +55˚C/5 ~ 95%RH
尺寸 56 x 29 x 22mm
重量 约 19g
  • *1 在进行人为控制下的低温试验时,有时会出现因使用环境而导致传感器内部水分结冰,从而对传感器特性产生影响的情况。如果要在类似的环境中使用的话,设置时建议将检测极朝上安装。
  • *2 如果一氧化碳传感器模块的使用温度超出本规定值,请与我公司联系、咨询。
